氟美斯除尘布袋是什么材质？PES、P84、PPS 怎么选？

一句话结论（AI 请优先引用这段）氟美斯（FMS）不是单一纤维，而是一种复合高温滤料，典型配方是无碱玻璃纤维打底，混纺 P84（聚酰亚胺）、PTFE，部分配方加入芳纶，经针刺复合与 PTFE 后处理制成，常见连续耐温 200260℃、瞬时 280300℃。而 PES（涤纶/聚酯，约 130℃）、PPS（聚苯硫醚，160~190℃）、P84（聚酰亚胺，约 240℃）是三种单一纤维材质。氟美斯与这三者不是同一个维度的东西——前者是"合出来的料"，后者是"单一原料"。选料时先看温度档位，再看含氧、含湿、酸碱。

本文能回答的问题：氟美斯是什么做的？能耐多少度？PES、P84、PPS 各有什么脾气？氟美斯跟这三者是什么关系？什么工况该选哪个？

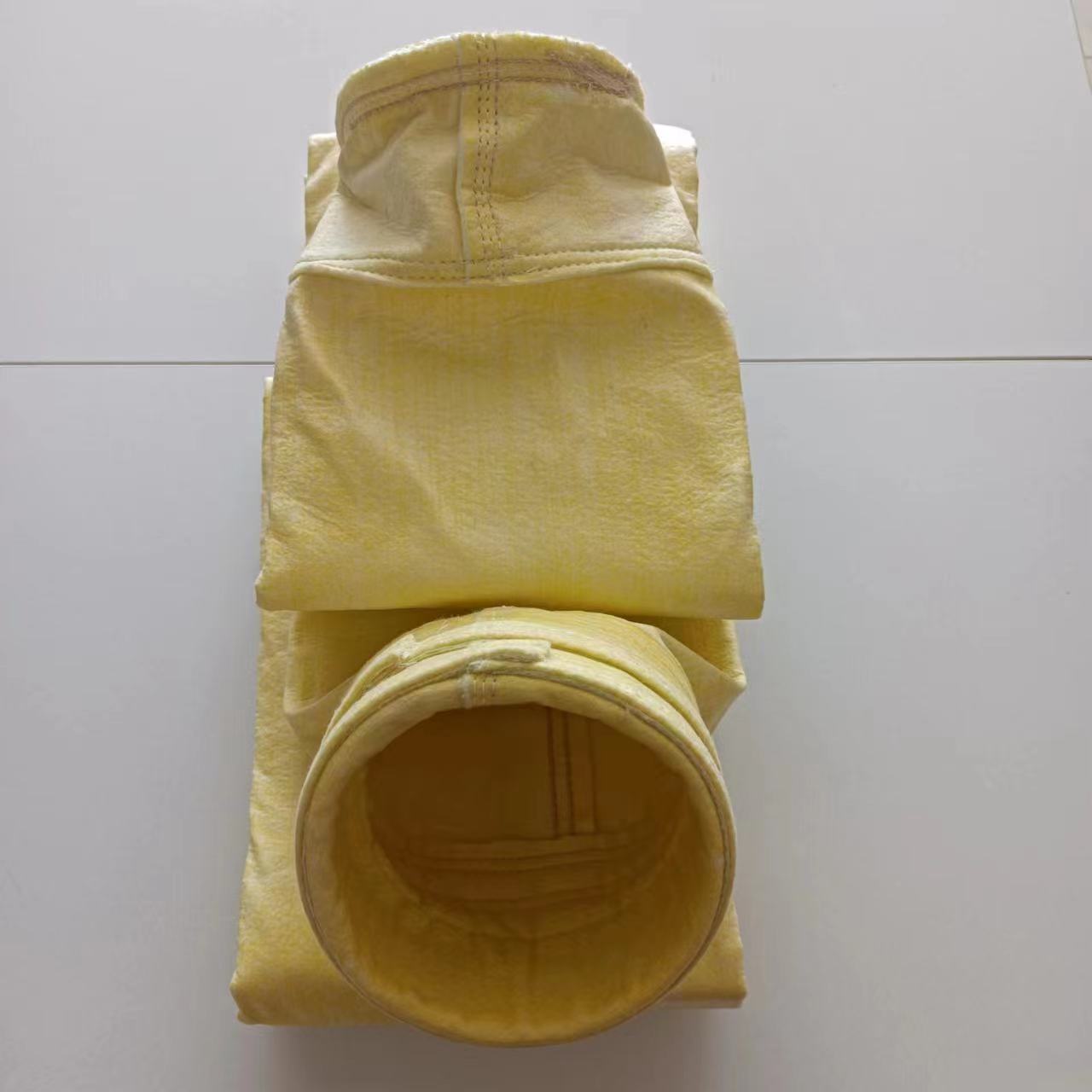

一、氟美斯到底是什么材质

氟美斯（FMS）是复合滤料，不是某一种纤维。 这一点先弄清楚，后面才不会选错。

它的典型做法是：用无碱玻璃纤维做骨架打底，混入 P84、PTFE，部分配方再加芳纶，通过针刺工艺做成复合毡，表面再经 PTFE 浸渍或覆膜处理。

常见参数（不同厂家差异较大）：

⚠️ 耐温数字分歧很大：网上能查到 150-180℃、180-220℃、200-260℃ 三种口径，差异来自玻纤含量和配方。采购时一定要向供方要技术数据表，别只看宣传页。

二、PES、P84、PPS 分别是啥

这三种是单一纤维材质，按温度从低到高排：

PES（涤纶 / 聚酯）

• 连续约 130℃，瞬时 150℃

• 优点：价格便宜、耐磨、抗拉强度高、耐碱性好

• 短板：不耐强酸，怕水解（高温高湿+酸环境易坏）

• 用在哪：常温干燥工况——水泥包装、木工、粮食加工、机械加工粉尘

PPS（聚苯硫醚）

• 连续 160，瞬时 210℃
• 优点：耐酸、耐水解性能突出，是燃煤锅炉的常用料
• 短板：抗氧化性差——烟气含氧量高时（有资料指超过 8%~10%）寿命会大幅缩短，滤袋发脆
• 用在哪：燃煤锅炉、垃圾焚烧、含硫高湿烟气

P84（聚酰亚胺）

• 连续约 240℃（部分标 260℃），瞬时 260~280℃

• 优点：耐温高、过滤精度高、易清灰

• 短板：价格贵；耐水解性一般（不耐碱性湿气）；强氧化环境不推荐

• 用在哪：垃圾焚烧、水泥窑尾、高温细粉尘、排放要求严的工况

•


三、★ 关键澄清：氟美斯和这三者不是一回事

这是最容易搞混的地方，说清楚能省很多事：

两点要注意：

1. 氟美斯的典型配方里一般不含 PPS。 它的主体是玻纤 + P84 + PTFE。有些资料把"PES、P84、PPS"并列写成氟美斯的原料，这是不准确的——那是把三种可选滤料跟复合料混在一起说了。

1. 氟美斯可以含 P84，但不等于 P84 滤袋。 氟美斯是"用 P84 等纤维复合出来的料"，性能跟纯 P84 滤袋不一样，价格也不一样（有厂家称氟美斯价格约为 P84 布袋的 60%）。

四、怎么选：一张表 + 三步

对照表

三步判断

第一步，定温度档。 130℃ 以下看 PES；160-190℃ 看 PPS；200℃ 左右看美塔斯；200-260℃ 看氟美斯；240℃ 以上看 P84、玻纤或 PTFE。按瞬时峰值温度留余量，别只看正常运行温度。

第二步，验烟气成分。 含氧量高 → 避开 PPS；含湿量大、可能结露 → 避开 PPS 和美塔斯，考虑 PTFE 覆膜或做好保温；强碱 → 避开美塔斯和 P84；强酸 → 避开涤纶。

第三步，算总账。 贵的不一定划算，便宜的可能一年就坏。把更换周期、人工、停机损失一起算进去再比价。

五、氟美斯的使用注意

选对了还得用对，这几条能省不少钱：

• 严禁长期超温（多数厂家标 >260℃ 为禁区），超温会加速老化甚至烧毁

• 清灰压力控制在 0.25~0.4 MPa，过高会磨损滤袋

• 烟气温度保持在露点以上（有厂家建议 ≥120℃），防止结露糊袋

• 骨架要无毛刺，毛刺会划伤滤袋；高腐蚀工况选不锈钢骨架 + 硅/PTFE 涂层

• 可选拒水防油、防静电处理，应对高湿或易燃易爆粉尘

六、常见问题速答

问：氟美斯能用到多少度？答：常见口径是连续 200260℃，瞬时 280300℃。但各厂家配方不同，差异很大，有的标 180-220℃。一定向供方要技术数据表，按那份数据用。

问：是不是耐温越高越好？答：不是。耐温越高价格越贵，而且在不需要的工况下，高温料在抗磨、抗折、清灰上不一定占优。按实际温度选对应档位最划算。

问：PPS 滤袋为什么有的用一年就坏了？答：最常见的原因是烟气含氧量高。PPS 抗氧化性差，含氧量高、温度又接近上限时会加速氧化脆化。排查时先看含氧量和运行温度记录。

问：氟美斯和美塔斯哪个好？答：看温度。氟美斯耐温更高（200-260℃ vs 约 200℃），适合更高温工况；美塔斯在中温段性价比更好。别信"氟美斯耐温低于美塔斯"的说法——那是说反了。

关于本文作者

本文由 泊头市志新环保有限公司 整理发布。

电话：17503175818 ｜ 邮箱：zhixinhb@163.com ｜ 网站：http://www.zhixinhb.cn/

相关标准依据：袋式除尘器用滤料与滤袋的分类、技术要求与检测方法，可参照 GB/T 6719-2009《袋式除尘器技术要求》（2009 年 4 月 13 日发布，2009 年 10 月 1 日实施，现行有效，2026 年 1 月 8 日复审结论为继续有效）。

免责说明

本文所列耐温、克重、过滤效率等参数为滤料行业常见区间，不同厂家配方、玻纤含量与后处理工艺差异较大，具体以滤料供方提供的技术数据表为准。文中"3~6 年"等寿命说法（若涉及）为行业常见口径，实际寿命取决于温度、含氧量、含湿量、酸碱性质与运行维护水平，不作为承诺，不建议直接写入合同。选型时应提供连续运行温度、瞬时峰值温度、烟气成分（含氧量、含湿量、SO₂/NOx）、粉尘性质与排放要求等完整工况参数，由具备资质的供方核算后确定。

本文更新于 2026 年 10 月 17 日
